1 產品用途
TB05B型熱保護器具有體積小、外殼絕緣、動作靈敏、壽命長等特點，廣泛適用于分馬力電機、電熱器具、熒光燈鎮流器、變壓器、汽車馬達、集成電路及一般電氣設備的過熱過流雙重保護作用

注：外殼材料耐溫200℃，燃燒等級V-0
3 性能
3.1 額定電流
10A/DC12V、10/DC24V、5A/AC250V  尺寸：15*7*3.5  MM

3.3 抗拉力試驗:產品的引線端應能承受大于或等于20N拉力,導線無斷裂、滑出。
3.4 絕緣電壓:
a 產品在斷開時的引線之間應能承受AC660V,歷時1min而無擊穿閃絡現象;
b 產品引線與絕緣外殼之間能承受AC1800V,歷時1S而無擊穿閃絡現象;
3.5 絕緣電阻:在正常條件下,引線與絕緣外殼之間的絕緣電阻在100MΩ以上。(所用表計為DC500V兆歐表)
3.6 接觸電阻:產品的接觸電阻應不大于50mΩ。
3.7 耐高溫試驗:產品置于高于額定動作溫度50℃的空氣環境中保持96h。
3.8 耐低溫試驗:產品置于-40℃空氣環境中保持96h。
3.9 抗振試驗: 熱保護器應能承受振幅1.5mm,頻率變化10～55Hz，掃描變化周期3～5次/min，振動方向X、Y、Z，每個方向各連續振動2h。
3.10 跌落試驗:產品自0.7m高度自由落下1次。
3.11 抗壓試驗:產品應能承受100N靜壓力1min。
3.7,3.8,3.9,3.10,3.11項試驗后應滿足下列條件:
a 斷開溫度變化應在初期值的+7℃以內;
b 接觸電阻應在100mΩ以下;
c 外形應無明顯變形;
d 導線無開裂損傷。
4 壽命
產品在額定電壓、電流、功率因數為0.7的條件下,外加熱源使其動作1000次,應滿足下面條件:
a 斷開溫度變化應在初始值的+5℃以內;
b 接觸電阻應在100mΩ以下;
繼續試驗至5000次后能動作。
5 其它事項:
5.1 斷開溫度檢測的升溫速率應控制為1℃/1min;
5.2 使用過程中產品不能承受強烈沖擊力及壓迫力;
5.3 型號規格說明:

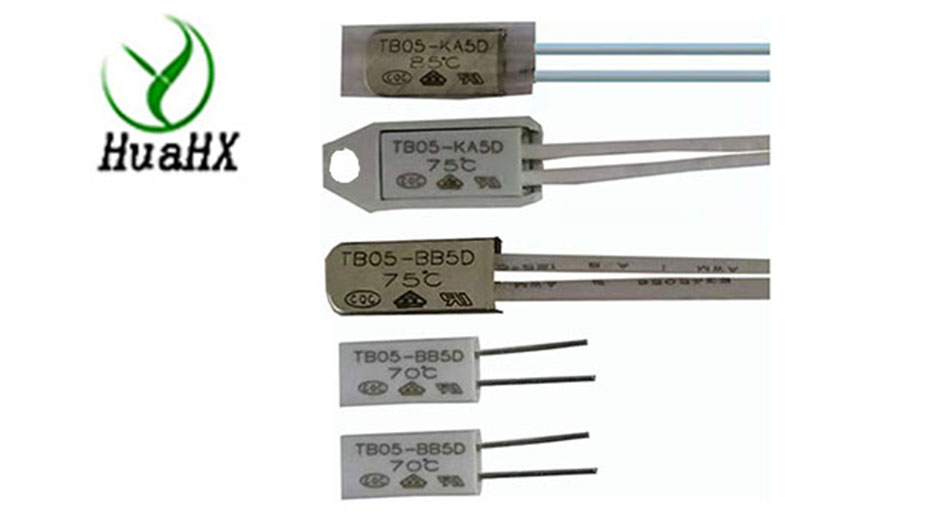

TB05-BB5D——產品型號
